导热灌封胶分类大全

发布时间:2020-05-18 09:05 阅读量: 来源:威凯树脂胶网
一、常见导热灌封胶分类大全

1.导热和填料导热
  将导热填料填充在高分子材料基体中制成导热胶粘剂,其导热性能主要取决于填料的种类,还与填料在基体中的分布等有关。因此,填料的用量、粒径、表面处理等均将影响环氧树脂导热胶粘剂的导热性能。当填料可以均匀分布在环氧树脂基体中并且可以使填料在合适的用量下形成导热通路时,导热性能最佳。通常粒径越大,越容易形成导热通路,导热性能就越好。对于填充型导热胶粘剂,界面是热阻形成的主要原因,通过对填料表面进行改性,增强界面作用力,可以在一定程度上提高导热性能。

2.型导热胶粘剂
  不使用导热填料,仅仅依靠聚合物在成型加工过程中通过改变分子链结构,进而改变结晶度,从而增强导热性能。高聚物由于相对分子质量的多分散性,很难形成完整的晶格。目前,通过化学合成法制备的具有高热导率的结构聚合物主要有聚苯胺、聚乙炔、聚吡咯等,它们主要依靠分子内共轭Ⅱ键进行电子导热,这类材料通常也具有优良的导电性能. 本征型导热胶粘剂由于生产工艺过于复杂、可实施性差,而不为人们所选择。

3.填充型导热胶粘剂
  通过控制填料在基体中的分布,形成连续的导热网络,进而增强胶粘剂的导热性能。常用的导热填料有金属材料(Fe、Mg、Al、Cu、Ag)、碳基材料( 碳纳米管、石墨烯、石墨)、氧化物(Al2O3、ZnO、BeO、SiO2)、氮化物(AlN、BN、Si3N4)。其中金属材料与碳基材料多为非绝缘材料,金属氧化物、氮化物多为绝缘材料。作为导热填料,应该具备以下基本要求:高导热系数、不与聚合物基体发生反应、化学和热稳定性良好等。导热填料与聚合物形成的复合材料导热性能的好坏取决于填料本身的导热率、填料在基体树脂中的填充情况、填料与基体之间的相互作用。根据填充无机材料的不同,填充型导热胶粘剂分为导热绝缘胶粘剂和导热非绝缘胶粘剂。常用的绝缘填料有Al2O3、AlN、SiO2 等,非绝缘填料有Ag、Cu、石墨、碳纳米管等。

  氧化物绝缘材料中氧化铍热导率最高,但由于毒性较大而不被人们所使用。氧化硅、氧化铝具有优良的电绝缘性能,而且价格低廉,得到了广泛使用。氮化物绝缘材料中氮化硅、氮化硼由于热导率高、热膨胀系数低等优点,成为人们研究的热点,但其价格昂贵,从而限制了其应用于工业生产。对于非绝缘填料来说,碳基材料主要有石墨烯,其热导率高、导电性好,适用于导热非绝缘胶粘剂。也可以将石墨烯与电绝缘性能优良的聚合物复合,得到导热绝缘胶粘剂。目前,市场上主要导热胶粘剂都属于填充型导热胶粘剂。

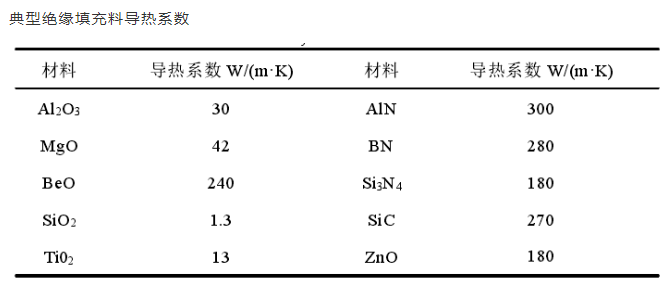

导热系数
二、3种主要灌封胶的比较

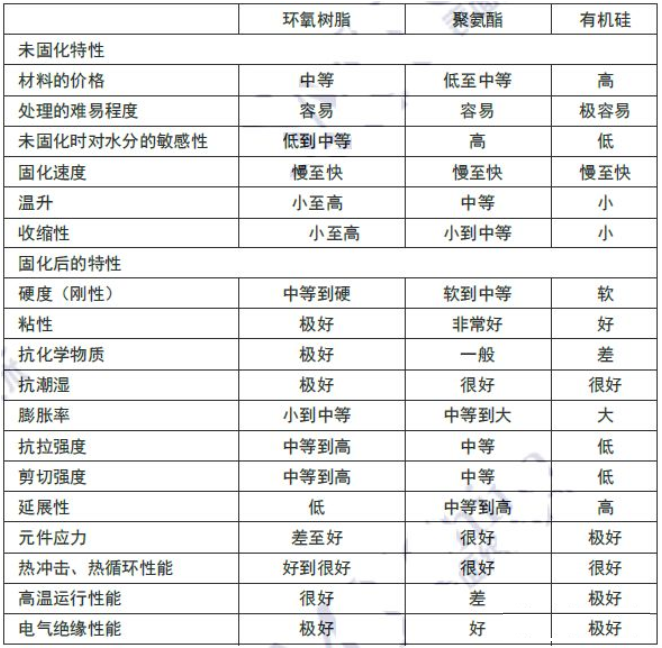

优缺点

灌封胶是一个广泛的称呼, 原来主要用于电子元器件的粘接,密封,灌封和涂覆保护,当前我们提到他们,则主要是因为灌封胶尤其硅胶越来越多的在动力电池系统中的应用。

灌封胶材料可分为:

环氧树脂灌封胶: 单组份环氧树脂灌封胶,双组份环氧树脂灌封胶;

硅橡胶灌封胶: 室温硫化硅橡胶,双组份加成形硅橡胶灌封胶,双组份缩合型硅橡胶灌封胶;

聚氨酯灌封胶:双组份聚氨酯灌封胶;

2.1环氧树脂

优点:环氧树脂灌封胶多为硬性,也有极少部分改性环氧树脂稍软。该材质的较大优点在于对材质的粘接力较好以及较好的绝缘性,固化物耐酸碱性能好。环氧树脂一般耐温100℃。材质可作为透明性材料,具有较好的透光性。价格相对便宜。

缺点:抗冷热变化能力弱,受到冷热冲击后容易产生裂缝,导致水汽从裂缝中渗人到电子元器件内,防潮能力差;固化后胶体硬度较高且较脆,较高的机械应力易拉伤电子元器件;环氧树脂一经灌封固化后由于较高的硬度无法打开,因此产品为“终身”产品,无法实现元器件的更换;透明用环氧树脂材料一般耐候性较差,光照或高温条件下易产生黄变。

应用范围:一般用于LED、变压器、调节器、工业电子、继电器、控制器、电源模块等非精密电子器件的灌封。

2.2聚氨酯

优点:聚氨酯灌封胶具有较为优异的耐低温性能,材质稍软,对一般灌封材质均具备较好的粘结性,粘结力介于环氧树脂及有机硅之间。具备较好的防水防潮、绝缘性。

缺点:耐高温能力差且容易起泡,必须采用真空脱泡;固化后胶体表面不平滑且韧性较差,抗老化能力、抗震和紫外线都很弱、胶体容易变色。

应用范围:一般应用于发热量不高的电子元器件的灌封。变压器、抗流圈、转换器、电容器、线圈、电感器、变阻器、线形发动机、固定转子、电路板、LED、泵等。

2.3有机硅橡胶
  优点:有机硅灌封胶固化后材质较软,有固体橡胶和硅凝胶两种形态,能够消除大多数的机械应力并起到减震保护效果。物理化学性质稳定,具备较好的耐高低温性,可在-50~200℃范围内长期工作。优异的耐候性,在室外长达20年以上仍能起到较好的保护作用,而且不易黄变。具有优异的电气性能和绝缘能力,灌封后有效提高内部元件以及线路之间的绝缘,提高电子元器件的使用稳定性。具有的返修能力,可快捷方便的将密封后的元器件取出修理和更换。

缺点:粘结性能稍差。

  应用范围:适合灌封各种在恶劣环境下工作以及高端精密/敏感电子器件。如LED、显示屏、光伏材料、二极管、半导体器件、继电器、传感器、汽车安定器HIV、车载电脑ECU等,主要起绝缘、防潮、防尘、减震作用。

随着电子科技的大跨步式发展,由于具备诸多优异性能,有机硅橡胶将无疑成为敏感电路和电子器件灌封保护的较佳灌封材料。

性能纵向对比

成本:有机硅树脂>环氧树脂>聚氨酯;

注:在有机硅树脂中缩合型的成本接近了环氧树脂,而改性后的环氧树脂也接近了PU;

工艺性: 环氧树脂>有机硅树脂>聚氨酯;

注:PU因为其亲水性,必须有真空干燥才能得到比较好的固化物,如无需真空和干燥的成本又实在太高,所以热溶胶虽然是加热溶解浇注,但总体来看其可操作性还是比PU的简单的多;

电气性能:环氧树脂树脂>有机硅树脂>聚氨酯;

注:加成型的有机硅或者是石蜡等类型的热溶胶,有的电气特性甚至比环氧的还要高,例如表面电阻率;

耐热性:有机硅树脂>环氧树脂>聚氨酯;

注:低廉价格的PU其耐热比热溶胶好不了多少;

耐寒性:有机硅树脂>聚氨酯>环氧树脂;

注:很多热溶胶的低温特性其实也是非常不错的,所以在很多时候,环氧是要排在最后的了;
导热灌封胶产品综合性能对比
