联系电话

联系电话 185-8810-9134

树脂胶 > 胶水百科 > > 环氧树脂胶粘剂的配方大全

环氧树脂胶粘剂的配方大全

发布时间:2020-07-14 20:33 阅读量: 来源:威凯树脂胶网

环氧树脂胶粘剂的配方一

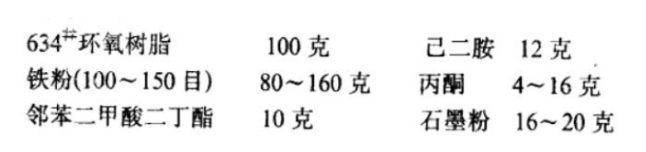

首先将丙酮与己二胺混合,在70℃以下加热至完全溶化。然后加人环氧树脂、邻苯二甲酸二丁酷、铁粉(最好使用与欲粘接件.、同种材料的粉末)和石墨粉(石墨粉能起润滑作用,凡是不经常移动处不必加石墨粉),充分搅拌均匀即成.本胶可用于各类机床设备(冲、铣、钻、刨、车等机床)的导轨,机体及外表面等的修补及铸铁件的胶合.固化条件:常溢24小时,140℃仅需1.5-2小时。

环氧树脂胶粘剂的配方大全

环氧树脂胶粘剂的配方二

首先将配方中前四种原料滋合,在125℃下熔至透明状,然后加人装有6中一礴胶(已沸腾回流二小时)的烧瓶内,充分搅拌均匀.再加热沸腾.回流2小时(水浴、油浴的均可),冷却到651以下取出.如粘度大,可用适最丙酮稀释.本胶适用于扬声器铜引线与纸盆焊片问的粘接.枯着力和弹性均很好,可保证扬声器长期工作.涂胶后在室温放置24小时即可.

环氧树脂胶粘剂的配方大全

二、环氧树脂胶粘剂的常用配方

配方一:

618# 100  DTA  8  DBP 20 AL2O3(200目) 100

固化条件:压力(MPa)/温度℃/时间(h) 0.05/20℃/24h τ=18MPa 适用金属玻璃和陶瓷粘接 。


配方二:

618# 100  二乙基丙胺 8  DBP  20 AL2O3 100

0.05/20℃/48h τ >20MPa 用途同上。

配方三:HYJ-6#

618#  100   DBP  15   AL2O3  25  2#SiO2 2-5 四乙烯五胺 12

0.05/20℃/48h AL/玻钢>20MPa 适用于金属/玻璃钢粘接 。


配方四:

618#  100   间苯二胺  18   600#稀释剂  10  间苯二酚  10

0.05/20℃/24h τ=17.5MPa τ200℃=5.0MPa 用于耐热接头粘接 。


配方五:913#

A组:601#环氧  600#稀释剂  201#聚酯  铝粉和石英粉

B组:BF3 乙醚 四氢呋喃 A3PO4 A:B=10:1

0.05/15℃/6h τ=19MPa 低温快速固化 适用于寒冷地区。


配方六:

四氢呋喃聚醚环氧 5  590#固化剂  KH-550 0.2

0.05/30℃/30h τ-196℃=21MPa τ>6.5MPa 适用于超低温金属粘接。


配方七:508#

6101#环氧 100  647#酸酐 60  TiO2 50  玻璃粉 50

0.05/150℃/3h τ=13.1MPa τ钢=26.7MPa 适用于金属粘接。


配方八:618# 100

邻苯二甲酸酐 40  聚酯树脂 20  AL2O3 50

0.05/140℃/4h τ>20MPa τ150℃=8-10.0MPa 用途同上。


配方九:

618# 100  650#聚酰胺

0.05/20℃/24h 100-120 τ>15MPa 用于金属塑料陶瓷木材粘接。


配方十:KH-514#

A组:618# 2000#环氧树脂

B组:651#聚酰胺  DMP-30 KH-560 混胺(间苯二胺:4,4´-二氨基二苯甲烷)

A:B=12:7

0.05/60℃/3h τ≥25MPa 用于金属粘接。


配方十一:J-11#胶

6101#环氧树脂 120  200#聚酰胺 100  600#稀释剂 24  间苯二胺 6.5   KH-50 2.5

0.05/20℃/24-36h τ-120℃=15Mpa τ≥20Mpa τ120℃=3.0~4.0Mpa 金属粘接。


配方十二:250#胶

4,4-二羟基二苯砜环氧 100  618# 100 200#聚酰胺 200D-1

7环氧树脂 20  液体丁腈 10  丙酮 适量

0.05/50℃/16 τ=40MPa 适用于强度高金属粘接。


配方十三:711#

甲组:6101#环氧树脂 40  634#环氧树脂 40  600#稀释剂 20 癸二酸二辛酯 10

乙组:651#聚酰胺 38.5 甲:乙=100:35

0.05/25℃/24h τ-40℃=21.9Mpa τ=28.0Mpa τ50℃=12.8Mpa 用于金属塑料陶瓷等粘接。


配方十四:E-12#

甲组:氨酯四官能环氧树脂 20  聚乙烯矿缩甲乙醛 20  正硅酸乙酯 1

乙组:2E4BZ 2 丙酮:正醇(7:3) 8

甲:乙=41:10

0.02/120℃/4h τ>20Mpa,150℃=12MPa 金属粘接。


配方十五:

618# 100   正硅酸乙酯 8  DTA 8

0.05/20℃/24h τ20℃>16MPa τ100℃>11MPa(耐水性好),金属陶瓷粘接。


配方十六:MS-2#

6101#环氧树脂 100  JLY-121#聚硫 10 微胶囊(内含4,4´-二氨基二苯甲烷) 50

0.05/130℃/2h τ=25MPa τ120℃=4.0MPa 金属粘接。


配方十七:农机-2#

甲:6101#环氧树脂 100  DBP 15  生石灰(160目) 30

乙:DTA(50%) 20   DMP-30(31.4%) 20 硫胺(18.6%) 20

25℃/2~3h τ=16~18MPa 均匀扯高强度>1.5MPa 金属与木材玻璃等粘接。


配方十八:KH-802#

618# 100  CTBN 15~25  双氰双胺 9  2#SiO2 2~3

150~160℃/3h τ≥30MPa 金属粘接。


配方十九:HY911-Ⅲ

A组:618#  端羟基聚丁二烯  石英粉 2#SiO2

B组:634#环氧树脂  四氢呋喃  H3PO4  A:B=3~9:1

30℃/3h τ=24.3MPa 室温快速修补结构胶。


配方十:618#,JLY-121#聚硫,固化剂

τ45#钢≥35MPa 属塑料玻璃粘接。


配方十一:KH-223#

618# 100  CTBN 25~35  2E4ME 10  2#SiO2 0~2

0.05/80℃/4h τ≥30MPa τ 100℃≥15MPa 金属粘接。


配方十二:HYJ-29#

618# 100  CTBN 16  Al2O3 25  2E4BZ 8  2#SiO2 2~5

0.05/70℃/3h τ>11MPa τ110℃>9MPa 金属/玻璃钢粘接。


配方十三:KH-511#

618# 100  丁腈-40 18~20  间苯二胺 14  2E4BZ 4

0.05/120℃/3h τ>30MPa τ100℃≥25MPa 金属粘接(100℃以下)。


配方十四:

AG-80# 100 聚乙烯缩丁醛 100 正硅酸乙酯 5 丙酮:乙醇=7:3  40

固化条件和性能见配方44。


配方十五:HY-914#

A组:711#环氧树脂 70  712# 环氧树脂 52  601#环氧树脂 20

LP-2聚硫(JLY-124#) 20 石英粉 40 2#SiO2  2

B组:703固化剂 36  DMP-30 1  KH-550 2  A:B=5


配方十四:

AG-80# 100 聚乙烯缩丁醛 100 正硅酸乙酯 5 丙酮:乙醇=7:3  40

固化条件和性能见配方44。


配方十五:HY-914#

A组:711#环氧树脂 70  712# 环氧树脂 52  601#环氧树脂 20

LP-2聚硫(JLY-124#) 20 石英粉 40 2#SiO2  2

B组:703固化剂 36  DMP-30 1  KH-550 2  A:B=5~6:1

0.05/25℃/3h (E-20) τ=23~25MPa T型剥离强度为0.23MPa 金属、塑料、陶瓷粘接。


配方十六:HY-914Ⅱ

A组:711#  712#  601# JLY-124聚硫  石英粉(270目) 2#SiO2

B组:701固化剂 DMP-30 KH-550 2#SiO2 石英粉 A:B=2.5:1

0.05/25℃/6~8h τ=15~20MPa T型剥离强度为0.35MPa 金属玻璃陶瓷有机玻璃 ABS聚氨乙烯粘接。


配方十七:飞机胶1#

A组:6101#环氧树脂 100   662#环氧树脂 8  LP-3聚硫(JLY-121#) 30  锌粉 100

B组:咪唑-胺固化剂 16 金属粘接 DMP-30 6 KH-550 3 注:咪唑-胺固化剂(618#与2E4BZ1:1 混合2h后加2份DTA在50℃反应1h)  A:B=1:1

0.05/20℃/24h τ-60℃=16~17MPa τ=21~23MPa τ60℃=17~19MPa 。


配方十八:

618# 80   D-17# 20  300#聚酰胺 10 2E4BZ 5  铝粉 20~25

80℃/8h τ=23MPa τ100℃=15MPa 金属粘接。


配方十九:

618# 100  JLY-121#聚硫 30  650#聚酰胺 30 六氢吡啶 5

100℃/3h τ=28MPa 不均匀扯离强度为450N/cm 金属粘接。


配方二十:

618# 100  JLY-121# 20  已二胺 10   六次甲基四胺 5  石英粉 50

20℃/24~48h+60℃/4h τ=15MPa τ100℃=4MPa 活性期为2~3h 金属粘接。


配方二十一:

618# 100  丁腈-40 16  647#酸酐 80  2E4BZ 2

1.0/120℃/3h τ=27.3MPa τ-60℃=22.4MPa τ200℃=2.6MPa 最高使用温度为200℃。


配方二十二:

E-42 100   二苯酮四酸二酐 48  铝粉(325目) 100  2#SiO2 3

200℃/2h τ=17.5MPa τ260℃=8.6MPa 260℃老化103h后,强度保持率为85%。


配方二十三:

618# 100  W-95环氧树脂 100  4,4-二氨基二苯基甲烷 116  KH-550 4 丁腈-38  20

150℃/3h τ=31.5MPa τ150℃=18.8MPa 金属粘接。
