威凯科技

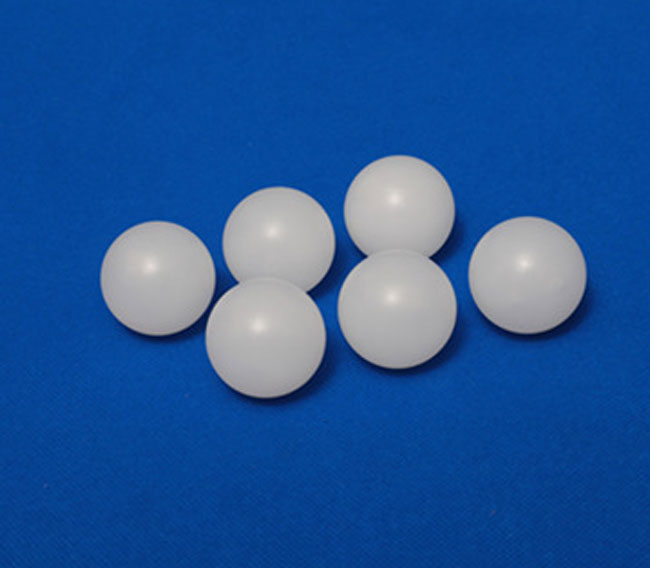

这款是系无溶剂型环氧树脂饰品软胶。本产品使用时混合粘度低，常温固化。完全固化后硬化物透明性好，软硬度适中，光泽度优秀，可任意调色。适用于塑料球、饰品的表面披覆。

二、特性：

1. 软性，耐黄变性佳

2. 无挥发性，耐水性、防水性、耐油性佳

3. 高透明度、高光泽度、平坦性、抗刮性优秀

三、使用方法

A、 B份按配比标准准确称量，充分搅拌均匀后使用。

四、 使用条件

1.混合比 A：B=100：100

2.混合粘度40℃ 210cps

3.凝胶时间 25℃×12小时

4.可使用时间 25℃×1小时(混合量100g)

5.固化条件 25℃×26小时或70℃×3-4小时

五、硬化后之性质

体积电阻25℃ Ohm-cm 1.6×1016

表面电阻25℃ Ohm-cm 1.4×1015

耐 电 压25℃ KV/mm 16～18

诱 电 率 100HZ 3.7

诱电损失 100HZ 0.42

抗压强度 kg/mm2 8.4

冲击强度 Kg/Cm/Cm2 6.8

硬 度 shore A 35

吸 水 率 %24小时 <0.1

六、使用时注意事项

1、严格按照配比配制;

2、完全搅拌均匀后使用;

3、 当相对湿度大于85%时,固化物表面容易吸收空气中的水分,形成白雾状,因此,当相对湿度大于85%时,不要做常温固化,建议使用加温固化;

4、操作温度越高,可使用时间越短,固化速度快;操作温度越低,可使用时间越长,固化速度慢;

5、使用后请密闭桶盖，避免因潮气侵入造成质量问题。
