联系电话

联系电话 185-8810-9134

产品中心

产品中心

树脂胶 > 树脂胶 > 高透明翻模硬胶

高透明翻模硬胶

2020-12-10 14:44 人气: 来源:威凯树脂胶水网

高透明翻模硬胶

这款是高透明翻模硬胶,是款食品级树脂胶,能够适应各种硅胶模具用来做作品,可以做到环保级生产环境,无污染,无有害物质产生。


一、产品特点:

● 本品为硬性环氧水晶宝石胶,粘度低、流平性好、消泡性能好;

● 可常温或中温固化,固化速度快;常用于各类仿钻饰品,仿宝石,水晶纽扣等要求透明度较高的产品制作。

● 固化物透明度佳、表面平整、光亮,无气泡,附着力强;

● 固化物具有良好的耐溶剂性、抗创性及 耐黄变性能。


二、使用方法:

配 比:A:B = 3:1(重量比)

可使用时间: 25℃×40分钟(100g混合量)

固化条件: 常温25℃条件下需要8-10小时可完全固化,加温55℃可在1.5小时完全固化。


三、产品参数及特点:

双组分耐低温环氧树脂AB胶(结构胶),A组分为白色(或l蓝色色)液体,B组分为浅黄色透明液体固化剂。本产品使用极其方便,将产品按照需要的比例混合并搅拌均匀,施加于待胶接的部位室温即可固化。A、B组分分开可长期贮存。本产品固化后具有表面光亮、柔韧性好、粘接强度高、耐久性好、无毒无害等特点。本产品固化后为韧性弹性体,因此不存在内应力,固化物不易因外力开裂,适用于低应力和需要韧性保护的产品。


四、注意事项:

1、本品在混合后可静置10-20分钟再使用,以使混合时产生的气泡及时破除;

2、滴好胶的产品可静置一段时间再进入烤箱,如发现表面仍有气泡,可使用火焰消泡的方法除泡;

3、混合在一起的胶量越多,其反应就越快,固化速度也会越快,请注意控制一次配胶的量,因为由于反应加快,其可使用的时间也会缩短;

4、可使用时间:是指在25℃条件下,100g混合后的胶液的粘稠度增加一倍的时间,并非可操作时间之后, 胶液绝对不能使用;

5、有极少数人长时间接触胶液会产生轻度皮肤过敏,有轻度痒痛,建议使用时戴防护手套,粘到皮肤上请用丙酮或酒精擦去,并使用清洁剂清洗干净;

6、在大量使用前,请先小量试用,掌握产品的使用技巧,以免差错。

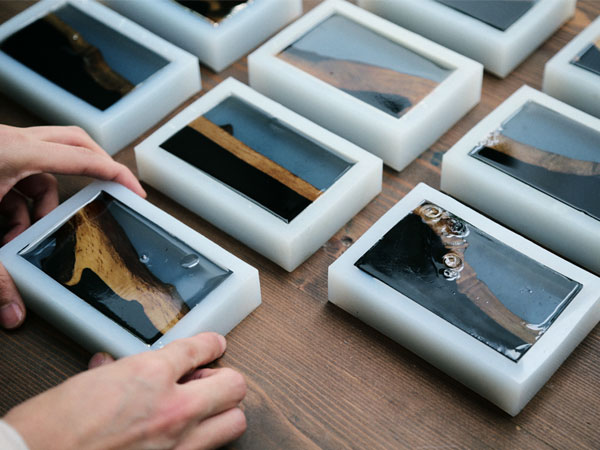

高透明翻模硬胶

五、工艺条件及使用方法

3.1 软性水晶胶的操作方法:

①准备好所用容器及清洁干燥的标牌。

②将所需用水晶胶的A和B两组份以150:50称量好,把A组加热到40℃左右再加入B组,倒入容器,搅拌均匀,消气泡(抽真空,真空泵)

③消泡后的胶用小烧杯或针筒等均匀滴在标牌上,如标牌边缘ab胶淌不到(基本都能走到),可用小针拨动,使胶均匀涂在表面。

④凝胶固化:涂好后的标牌,凝胶时间约为室温25℃3小时;固化时间约为室温36小时。或者将涂好后的标牌放入60℃的恒温烘干箱中,3小时即完全固化。

⑤如客户有特殊要求,凝胶固化时间及固化后胶的软、硬可根据客户要求适当调配。

⑥胶的调配量、客户可自行控制,剩余胶不得超过1小时。

3.2 硬性热固水晶胶的操作方法:

①配置前准备同上。

②将所需用水晶胶的A和B组份以3:1称量好后,搅拌均匀,即可滴在标牌上。

③凝胶固:涂好的标牌放在烘箱中60℃左右加温1.5小时即可;或常温下放置13小时左右自干。
